دستگاه پرتابل تست کنتورهای تک فاز و سه فاز دیماندی (اکتیو-راکتیو) و بازرسی

تست کنتورمعرفی محصول

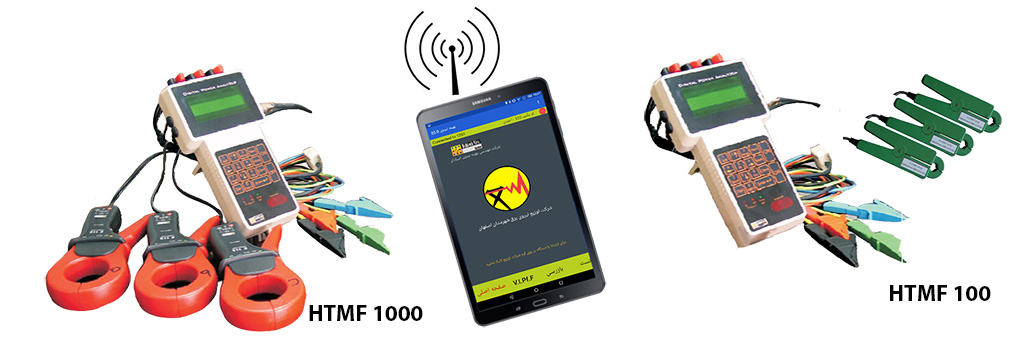

دستگاه تست کنتور دارای قابلیت های تست انواع کنتور مکانیکی و دیجیتال با کلاس دقت 0.5 با امکان اتصال به تبلت ، نمایش و ثبت پارامترهای الکتریکی اندازه گیری شده به همراه درصد خطای کنتور ، نمایش سوالات بازرسی و ثبت آن ها، خواندن کدهای کنتور و ارسال اطلاعات به نرم افزار جامع مشترکین می باشد.

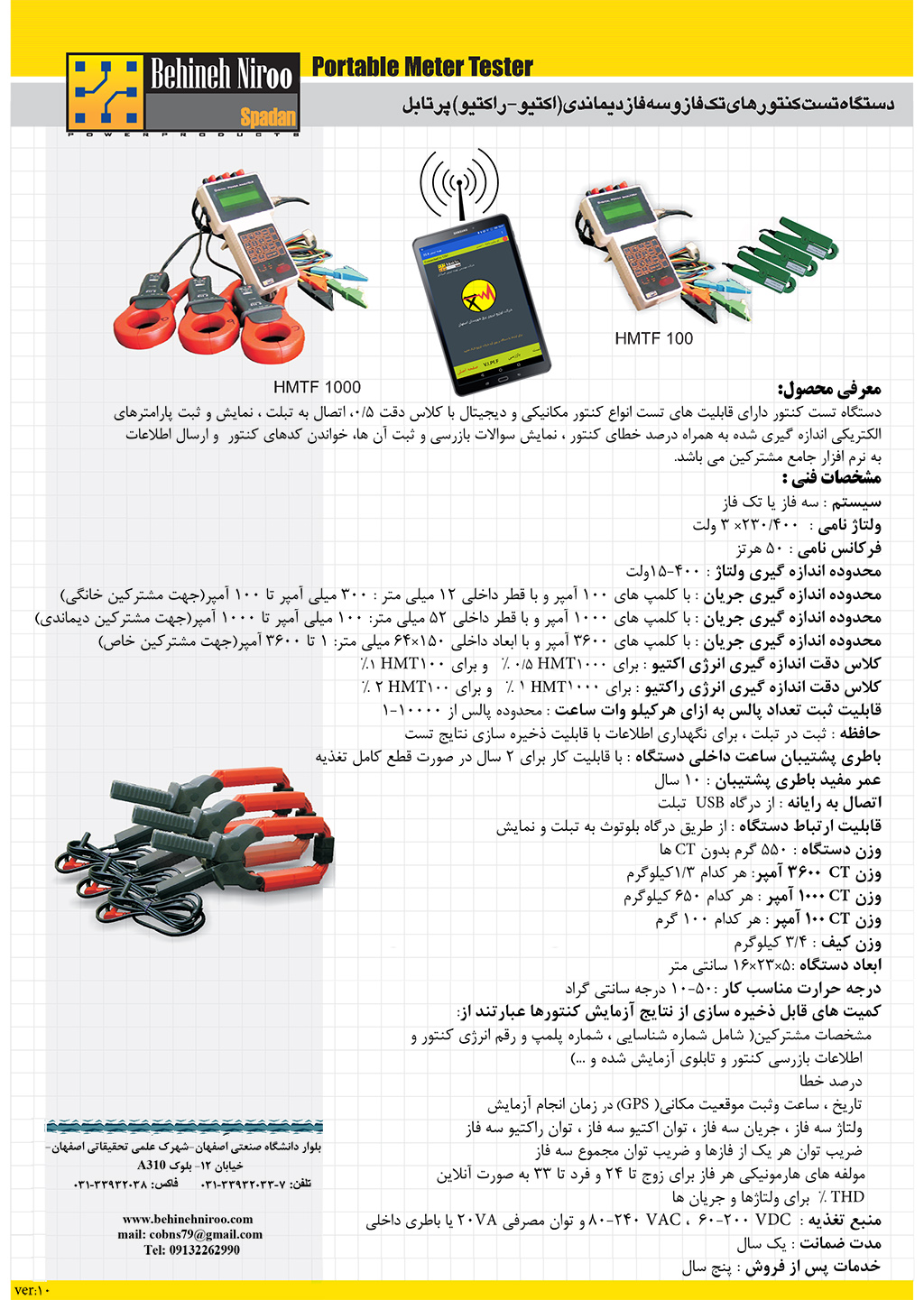

مشخصات فنی تست کنتور

سیستم : سه فاز یا تک فاز

ولتاژ نامی : 230/400× 3 ولت

فرکانس نامی : 50 هرتز

محدوده اندازه گیری ولتاژ : 400-15ولت

محدوده اندازه گیری جریان : با کلمپ های 100 آمپر و با قطر داخلی 12 میلی متر : 300 میلی آمپر تا 100 آمپر(جهت مشترکین خانگی)

محدوده اندازه گیری جریان : با کلمپ های 1000 آمپر و با قطر داخلی 52 میلی متر: 100 میلی آمپر تا 1000 آمپر(جهت مشترکین دیماندی)

محدوده اندازه گیری جریان : با کلمپ های 3600 آمپر و با ابعاد داخلی 150×64 میلی متر: 1 تا 3600 آمپر(جهت مشترکین خاص)

کلاس دقت اندازه گیری انرژی اکتیو : برای HMT1000 برابر با 0.5% و برای HMT100 برابر با 1% می باشد

کلاس دقت اندازه گیری انرژی راکتیو : برای HMT1000 برابر با 1% و برای HMT100 برابر با 2% می باشد

قابلیت تنظیم تعداد پالس به ازای هرکیلو وات ساعت : محدوده پالس از 10000-1

حافظه : قابلیت ذخیره سازی نتایج تست بیش از80000 کنتور

باطری پشتیبان ساعت داخلی دستگاه : با قابلیت کار برای 2 سال در صورت قطع کامل تغذیه

تست کنتور

عمر مفید باطری پشتیبان : 10 سال

اتصال به رایانه : از درگاه USB تبلت و اینترنت

قابلیت ارتباط دستگاه : از طریق درگاه بلوتوث به تبلت و نمایش وثبت نتایج تست و بازرسی

وزن دستگاه : 550 گرم بدون CT ها

وزن CT 3600 آمپر: هر کدام 1/3 کیلوگرم

وزن CT 1000 آمپر : هر کدام 650 کیلوگرم

وزن CT 100 آمپر : هر کدام 100 گرم

وزن کیف : 3/4 کیلوگرم

ابعاد دستگاه :5×23×16 سانتی متر

درجه حرارت مناسب کار :50-10 درجه سانتی گراد

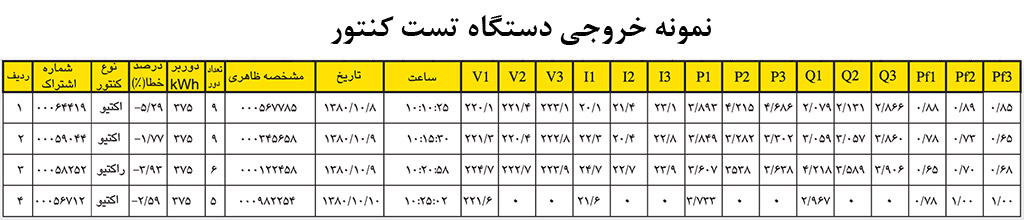

کمیت های قابل ذخیره سازی از نتایج آزمایش کنتورها عبارتند از:

Database مشترک(تا 100 مشخصه شامل شماره شناسایی ، شماره پلمپ و رقم انرژی کنتور و اطلاعات بازرسی کنتور و تابلوی آزمایش شده و ...)

درصد خطا

تاریخ ، ساعت و GPS زمان انجام آزمایش

ولتاژ سه فاز ، جریان سه فاز ، توان اکتیو سه فاز ، توان راکتیو سه فاز

ضریب توان هر یک از فازها و ضریب توان مجموع سه فاز

مولفه های هارمونیکی هر فاز برای زوج تا 24 و فرد تا 33

THD % برای ولتاژها و جریان ها

منبع تغذیه :   VDC 60-200 ، VAC 80-380 و توان مصرفی 20VA یا باطری داخلی

مدت ضمانت : یک سال

خدمات پس از فروش : پنج سال

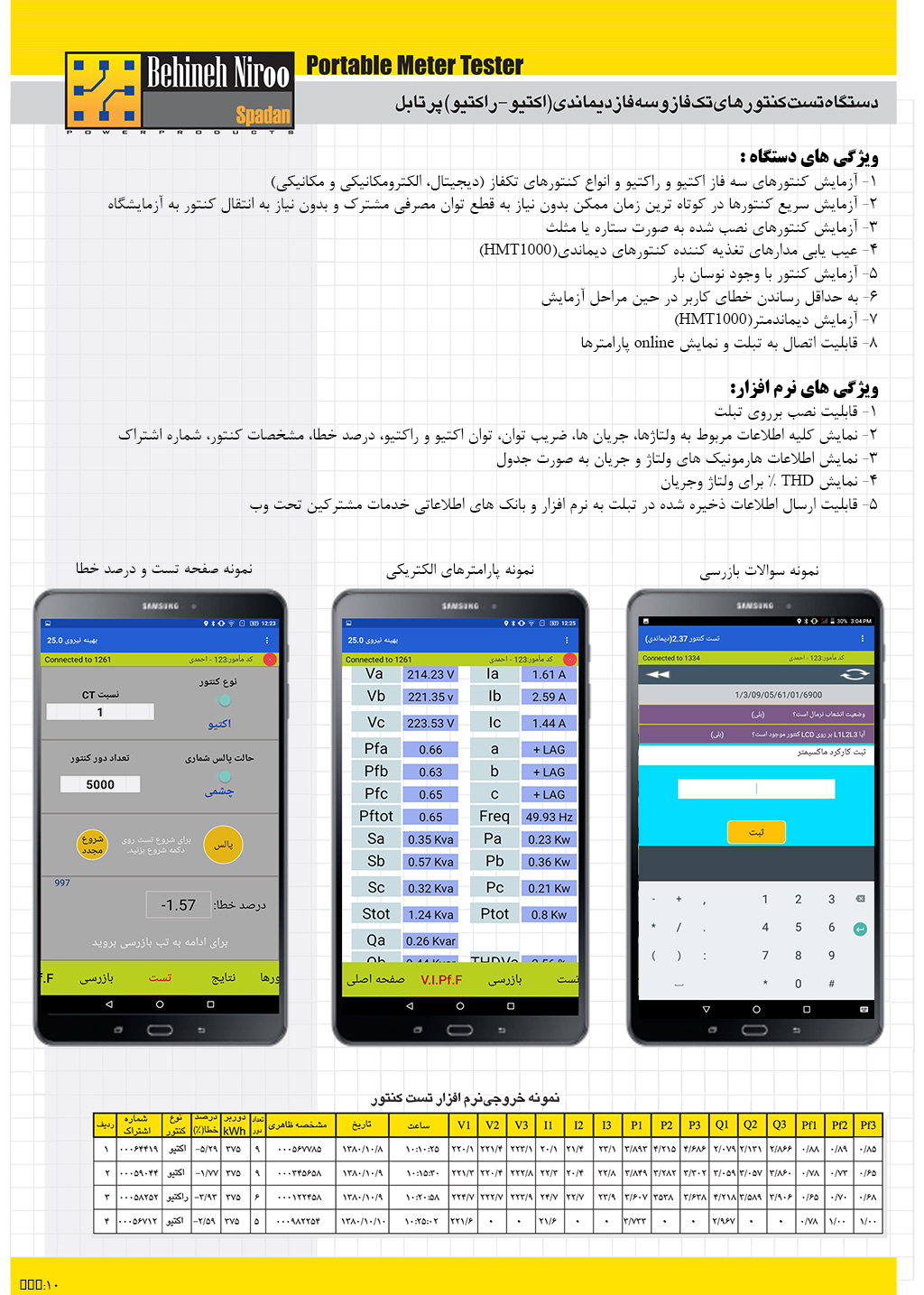

ویژگی های دستگاه تست کنتور

در ادامه ویژگی های دستگاه تست کنتور بیان شده است:

1- آزمایش کنتورهای سه فاز اکتیو و راکتیو و انواع کنتورهای تکفاز (دیجیتال، الکترومکانیکی و مکانیکی)

2- آزمایش سریع کنتورها در کوتاه ترین زمان ممکن بدون نیاز به قطع توان مصرفی مشترک و بدون نیاز به انتقال کنتور به آزمایشگاه

3- آزمایش کنتورهای نصب شده به صورت ستاره یا مثلث

4- عیب یابی مدارهای تغذیه کننده کنتورهای دیماندی (HMT1000)

5- آزمایش کنتور با وجود نوسان بار

6- به حداقل رساندن خطای کاربر در حین مراحل آزمایش

7- آزمایش دیماندمتر (HMT1000)

8- قابلیت اتصال به تبلت و نمایش online پارامترها

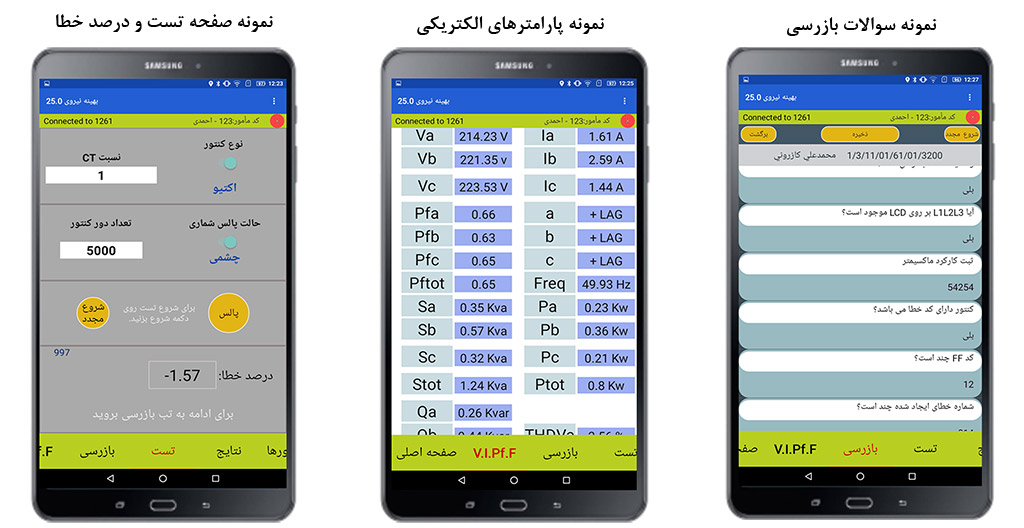

ویژگی های نرم افزار

1- قابلیت نصب برروی تبلت

2- نمایش کلیه اطلاعات مربوط به ولتاژها، جریان ها، ضریب توان، توان اکتیو و راکتیو، درصد خطا، مشخصات کنتور، شماره اشتراک

3- نمایش اطلاعات هارمونیک های ولتاژ و جریان به صورت جدول

4- نمایش THD % برای ولتاژ وجریان

5- قابلیت ارسال اطلاعات ذخیره شده در تبلت به نرم افزار و بانک های اطلاعاتی خدمات مشترکین تحت وب
